Що таке світлодіодна драйверна плата і як вона працює в світлодіодному освітленні?

Світлодіодне освітлення настільки ж надійне, як і електрична система, що живить його джерело світла. За видимими світлодіодами схема драйвера керує електричним входом і забезпечує робочі умови, необхідні для світлодіодного модуля. Друкована плата, що підтримує цю схему, повинна відповідати компонентам, електричним з’єднанням, механічній структурі та вимогам до виробництва, визначеним проектом виробу.

Плата друкованої плати світлодіодного драйвера – це друкована плата, яка використовується для встановлення та підключення електронних компонентів світлодіодного драйвера. Залежно від архітектури продукту, він може підтримувати перетворення потужності, регулювання струму, функції захисту або схеми керування. Його конструкція впливає на розміщення компонентів, електричну розводку, доступ до монтажу та спосіб встановлення драйвера в готовий освітлювальний продукт.

Для менеджера з виробництва друкованих плат вибір або розробка друкованої плати світлодіодного драйвера передбачає більше, ніж підтвердження розмірів плати та товщини міді. Команда інженерів повинна визначити вимоги водія до електрики, вибрати відповідну конструкцію плати, переглянути макет і встановити виробничі специфікації перед випуском дизайну.

Ці рішення також впливають на те, як друкована плата драйвера працює зі світлодіодною світловою платою. Деякі освітлювальні прилади використовують окрему плату драйвера та світлодіодну плату, тоді як інші об’єднують функції в більш компактну збірку. Кожне розташування пред'являє різні електричні, термічні та механічні вимоги.

Що таке друкована плата світлодіодного драйвера?

Плата світлодіодного драйвера — це фізична платформа, на якій монтуються та з’єднуються між собою компоненти схеми драйвера світлодіодів. Він забезпечує провідні шляхи між компонентами, зберігаючи при цьому відстань, компонування та структурну підтримку, які вимагаються проектом.

Сама друкована плата не регулює струм і не перетворює напругу. Ці функції виконує електронна схема, зібрана на платі. Печатна плата робить схему фізично реалізованою, забезпечуючи мідні з’єднання, місця для монтажу компонентів та ізоляційну структуру, необхідні для запланованої конструкції.

Плата світлодіодного драйвера може містити такі компоненти, як комутаційні контролери, транзистори, діоди, резистори, конденсатори, котушки індуктивності та роз’єми. Точний набір компонентів залежить від топології драйвера, вимог до вхідних даних, вихідних характеристик і додаткових функцій.

Наприклад, драйвер, розроблений для освітлювального виробу, що живиться від мережі змінного струму, може потребувати іншої схеми схеми, ніж драйвер, що живиться від джерела постійного струму низької напруги. Для деяких продуктів потрібні інтерфейси затемнення, функції зв’язку або додаткові функції захисту. Ці вимоги впливають на вибір компонентів і компонування друкованої плати.

З точки зору розробки продукту, друкована плата світлодіодного драйвера є частиною більшої електричної системи. Його вимоги мають бути встановлені поряд із специфікацією драйвера, характеристиками світлодіодного модуля та механічною конструкцією повного світильника.

Плата, яка може фізично вмістити компоненти, не обов’язково підходить для виробництва. Схема схеми, вимоги до ізоляції, зазори між компонентами та процес складання також повинні відповідати передбачуваному застосуванню.

Як друкована плата світлодіодного драйвера працює в світлодіодному освітленні?

Робота друкованої плати світлодіодного драйвера залежить від схеми, встановленої на ній. У типовій системі світлодіодного освітлення драйвер отримує електроенергію від джерела та обумовлює це живлення, щоб світлодіодне джерело світла могло працювати в межах визначених електричних обмежень.

Світлодіоди - це пристрої, що працюють від струму. Їхня пряма напруга змінюється залежно від характеристик пристрою, робочого струму та температури. Підключення світлодіодного модуля безпосередньо до невідповідного джерела живлення може призвести до надмірного струму або нестабільної роботи. Належним чином розроблений драйвер керує електричним живленням відповідно до вимог світлодіодного навантаження.

Процес можна розглядати через кілька функціональних етапів.

Потужність і кондиціонування

Драйвер отримує живлення від передбаченого джерела. Залежно від конструкції, схема може включати вхідний захист, фільтрацію, випрямлення або інші функції кондиціонування. Необхідне розташування залежить від того, чи забезпечує джерело живлення змінного або постійного струму, а також від електричної архітектури драйвера.

Перетворення потужності

Деякі драйвери перетворюють вхідну напругу в інший діапазон напруги або струму. Залежно від застосування можна використовувати комутаційні перетворювачі, лінійні схеми та інші топології. Кожен підхід має різні конструктивні міркування, включаючи ефективність, кількість компонентів, температурну поведінку та електричні характеристики.

Поточне регулювання

Драйвер регулює струм, що подається на світлодіодне навантаження відповідно до обраної схеми схеми. Драйвери постійного струму поширені в світлодіодному освітленні, оскільки вони підтримують цільовий струм у визначеному робочому діапазоні. Інші системи можуть використовувати джерела постійної напруги з додатковим регулюванням струму, вбудованим у світлодіодний модуль.

Вихідне підключення

Вихід драйвера підключається до світлодіодної плати або модуля. Вибір роз’єму, полярність, прокладка дроту та розміщення клем мають відповідати механічним та електричним вимогам освітлювального приладу.

Захист і контроль

Залежно від виробу драйвер може включати захист від таких умов, як перевантаження по струму, перенапруга або надмірна температура. Також можуть бути включені функції затемнення та інші функції керування. Ці функції повинні підтримуватися схемою, а не припускатися, що вони присутні на кожній друкованій платі драйвера світлодіодів.

Плата з’єднує компоненти, які виконують ці функції. Його схема повинна підтримувати необхідні електричні шляхи, враховуючи поточні рівні, розміщення компонентів, ізоляцію, теплогенерацію та виробничі обмеження.

З цієї причини розробка друкованої плати світлодіодного драйвера повинна починатися з вимог до схеми та працювати в напрямку технологічної плати, а не розглядати друковану плату як окремий механічний компонент.

Яка різниця між друкованою платою драйвера світлодіодів і друкованою платою світлодіодного освітлення?

Плата драйвера світлодіодів і друкована плата світлодіодного освітлення можуть бути частиною одного освітлювального приладу, але вони виконують різні функції.

Плата драйвера підтримує електроніку, яка обумовлює та регулює живлення. Світлодіодна світлова плата містить світлодіоди, які виробляють освітлення, і забезпечує їх електричне з’єднання. Залежно від дизайну світлодіодна панель може використовувати FR-4, алюмінієвий MCPCB або іншу відповідну конструкцію.

У продукті з окремими платами драйвер забезпечує електричний вихід, необхідний світлодіодному модулю. Дві плати мають бути сумісні щодо вихідного струму, діапазону напруги, розташування роз’ємів та механічної інтеграції.

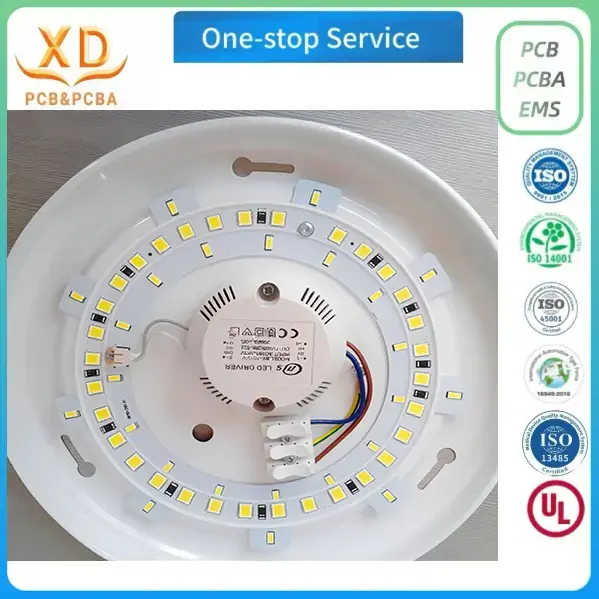

Наприклад, світлодіодний світильник може мати драйвер, розташований в окремому корпусі, і світлодіодний модуль, встановлений на металевій конструкції, що розподіляє тепло. Плата драйвера та світлодіодна плата мають різні компоновки, оскільки їхні компоненти та робочі функції відрізняються.

Натомість компактна лампа може використовувати інтегровану конструкцію, у якій драйвер і світлодіодні схеми мають тісніше фізичне розташування. Розміщення функцій на окремих платах чи комбінування залежить від вимог до електричної ізоляції, доступного простору, температурних умов, міркувань щодо складання та вартості продукту.

Ці конфігурації не слід розглядати як взаємозамінні без перегляду повної конструкції. Інтегруючі схеми можуть зменшити кількість окремих вузлів, але вони також можуть змінити вимоги до маршрутизації, відстані, тепла та зручності обслуговування.

Тому керівник продукту повинен створити електричну архітектуру перед тим, як завершити специфікацію друкованої плати. Ключове питання полягає не просто в тому, який матеріал плати використовувати, а в тому, як кожна ділянка схеми сприяє функціонуванню готового освітлювального продукту.

Чому дизайн друкованої плати світлодіодного драйвера має значення?

Схема драйвера може бути електрично правильною в принципі і все одно матиме проблеми при перенесенні на фізичну друковану плату. Компонування плати визначає, як з’єднуються компоненти, скільки місця вони займають і як схема взаємодіє з корпусом і процесом складання.

Одним із важливих моментів є поточна маршрутизація. Шляхи сильного струму можуть вимагати інших розмірів траси від з’єднань сигналу слабкого струму. Відповідна ширина міді залежить від таких факторів, як струм, допустиме підвищення температури, товщина міді, геометрія траси та навколишнє теплове середовище. Універсальне значення ширини сліду не може замінити розрахунок, специфічний для конструкції.

Імпульсні джерела живлення викликають додаткові проблеми з компонуванням. Високочастотні контури струму, комутаційні вузли та чутливі сигнали зворотного зв’язку можуть потребувати ретельного розміщення та маршрутизації. Невдалий вибір компонування може сприяти електромагнітним перешкодам, небажаному сполученню або нестабільній роботі схеми.

Відстань між компонентами також має значення. Плата повинна забезпечувати достатній простір для корпусів компонентів, клем, роз’ємів і монтажного обладнання. Якщо ланцюг містить небезпечну напругу, ізоляційні відстані та інші вимоги щодо безпеки повинні бути встановлені відповідно до застосовних стандартів і конструкції виробу.

Водночас слід враховувати механічну інтеграцію. Плата драйвера може потребувати монтажних отворів, доступу до роз’ємів, прорізів або певних розмірів країв, щоб поміститися в корпус. Контур плати слід порівнювати з фактичним корпусом, а не розробляти самостійно.

Технологічність – ще одна ключова частина процесу проектування. Компоненти повинні бути розташовані таким чином, щоб підтримувати передбачуваний метод складання. Компоненти з дрібним кроком, тісно розташовані колодки, незвичайні контури плати та обмежений доступ можуть вплинути на планування виробництва та перевірку.

З точки зору менеджера з продукту, ці проблеми пов’язані. Зміна компонування компонентів може вплинути на розміри плати, виробничі дані, конструкцію корпусу та послідовність складання. Огляд повної конструкції перед виготовленням допомагає виявити конфлікти, хоча їх відносно легко виправити.

Який матеріал підходить для друкованої плати світлодіодного драйвера?

Вибір матеріалу залежить від електричних, теплових і механічних вимог схеми. Найбільш відповідним матеріалом є той, який відповідає специфікаціям проекту та може бути виготовлений послідовно для передбаченого застосування.

FR-4 — це епоксидний ламінат, армований скловолокном, який зазвичай використовується для електронних плат. Він підтримує широкий спектр звичайних електронних конструкцій і доступний у різних товщинах і матеріалах.

Для друкованої плати світлодіодного драйвера FR-4 може підійти, якщо його електричні властивості, температурні межі, характеристики ізоляції та механічна міцність відповідають вимогам схеми. Остаточний вибір все ще повинен враховувати робочу напругу, тепловиділення компонентів, необхідні шляхи витоку та зазори, а також робоче середовище.

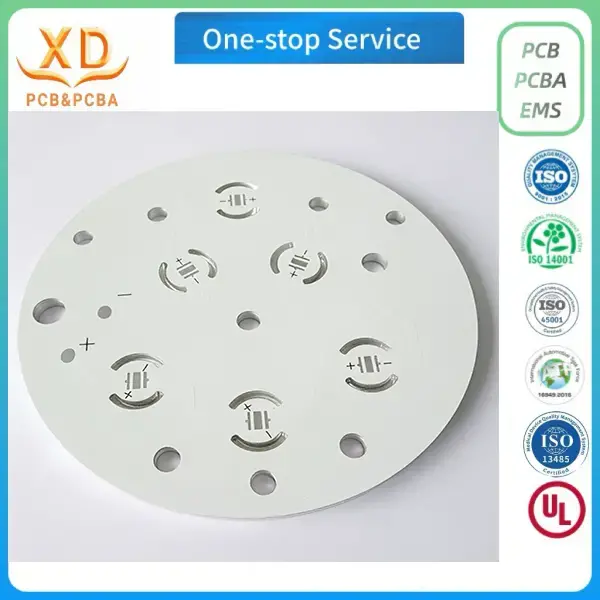

PCB з алюмінієвим металевим сердечником має іншу конструкцію. Зазвичай він включає провідний мідний шар схеми, електроізоляційний діелектричний шар і алюмінієву основу. Алюмінієва основа забезпечує механічну підтримку та формує частину теплового шляху від шару схеми до монтажної конструкції плати.

Алюмінієві MCPCB часто використовуються для світлодіодних модулів джерел світла, де теплопередача є важливим фактором конструкції. Однак вони не є автоматично кращим вибором для кожної схеми драйвера. Необхідно оцінити матеріал щодо вимог до ізоляції схеми, розташування компонентів, електричної конструкції та теплових умов.

У деяких освітлювальних приладах друкована плата драйвера FR-4 і алюмінієва світлодіодна плата працюють разом. Таке розташування дозволяє кожній платі виконувати різні функції в загальній системі.

Xinda PCB перераховує FR-4 для своєї друкованої плати світлодіодного драйвера та алюмінієву підкладку для своєї пропозиції MCPCB. Це забезпечує основу для обговорення обох типів панелей у рамках проекту світлодіодного освітлення, але остаточну конструкцію слід підтвердити для конкретного дизайну.

Розробляючи спеціальну світлодіодну плату, покупцям слід уникати вибору матеріалу виключно на основі його назви чи ціни. Специфікація плати повинна відповідати вимогам схеми та повного освітлювального продукту.

Як слід вказувати товщину міді та товщину плити?

Товщина міді та товщина готової дошки є двома різними характеристиками. Обидва мають бути чітко визначені в документах виготовлення, оскільки вони впливають на різні аспекти плати.

Товщина міді описує провідний мідний шар. Це впливає на пропускну здатність ланцюга по струму, хоча фактична продуктивність також залежить від ширини сліду, розподілу струму, теплових умов і прийнятного підвищення температури.

Товщина готової плати відноситься до загальної товщини готової конструкції друкованої плати. Це впливає на механічне пристосування, доступний простір, способи кріплення та сумісність із корпусом.

Компанія Xinda PCB вказує товщину плати 1,0–2,5 мм і товщину міді 1–2 унції для свого спеціального світлодіодного драйвера та алюмінієвої друкованої плати. Загальні специфікації обробки алюмінієвих друкованих плат передбачають ширший діапазон товщини готової обробки 0,4–3,0 мм і товщини міді 1–6 унцій.

Ці цифри слід інтерпретувати відповідно до конкретної конструкції продукту. Загальний діапазон обробки алюмінієвих друкованих плат не застосовується автоматично до кожної плати драйвера FR-4 або до всіх можливих комбінацій матеріалу та товщини.

Готуючи запит на пропозицію, команда інженерів повинна вказати необхідну кінцеву товщину та специфікацію міді, а не запитувати загальну стандартну плиту. Якщо дизайн ще знаходиться на стадії розробки, виробник друкованої плати може переглянути запропоновані вимоги та підтвердити, чи відповідають вони доступному асортименту виробництва.

Той самий принцип застосовується до ширини сліду та відстані. Xinda PCB перераховує мінімальну ширину доріжки та відстань між лініями 0,15 мм у своїх загальних специфікаціях обробки алюмінієвих друкованих плат. Це встановлений параметр обробки, а не універсальна рекомендація для електронесучих слідів. Фактична конструкція має відповідати електричним і виробничим вимогам.

Повна специфікація зменшує ризик того, що різні постачальники пропонуватимуть плати з різними конструкціями. Це також забезпечує стабільну основу для затвердження зразків і повторних замовлень.

Яка інформація потрібна для спеціальної друкованої плати світлодіодного драйвера?

Проект спеціальної друкованої плати світлодіодного драйвера повинен починатися з чіткого набору проектної та виробничої документації. Необхідна інформація залежить від стадії розробки, але деякі елементи особливо корисні під час підготовки проекту до виготовлення.

Електричні вимоги

Проектна документація повинна визначати передбачуване джерело входу, вимоги до вихідного сигналу та відповідні умови експлуатації. Для схеми драйвера це може включати діапазони напруги, цільовий струм, характеристики навантаження та будь-які необхідні функції керування чи захисту.

Ці деталі встановлюють електричний контекст для макета плати. Без них важко оцінити, чи відповідають розташування компонентів і провідні шляхи запланованим вимогам.

Дані виготовлення друкованої плати

Файли Gerber або еквівалентні дані виготовлення визначають мідні візерунки плати та інші виробничі шари. Файли для свердлінь повідомляють необхідні розташування та розміри отворів. На механічному кресленні повинні бути вказані контур, розміри, особливості кріплення та відповідні допуски.

Файли мають представляти ту саму версію проекту. Якщо дані креслення та виготовлення суперечать, невідповідність слід усунути до початку виробництва.

Інформація про матеріал і склад

Специфікація плати повинна визначати передбачуваний матеріал, структуру шару, кінцеву товщину та вимоги до міді. Для плити з металевою серцевиною необхідно також підтвердити відповідну ізоляцію та конструкцію на основі алюмінію.

Інформація про збірку

Якщо проект передбачає складання компонентів, виробнику можуть знадобитися перелік матеріалів, дані про розміщення компонентів і складальні креслення. Покупець повинен підтвердити, які послуги з монтажу доступні та які матеріали або файли необхідно надати.

Вимоги до замовлення та перевірки

У запиті має бути зазначено кількість зразка, очікувану кількість виробництва, обробку поверхні, якщо це можливо, вимоги до тестування та очікування щодо упаковки. Будь-які критичні розміри або спеціальні критерії приймання повинні бути задокументовані заздалегідь.

Надання цих даних допомагає виробнику друкованої плати точніше оцінити запит. Це також дозволяє командам інженерів і закупівель порівнювати ціни на послідовній основі.

Для спеціального дизайну світлодіодної друкованої плати раннє спілкування особливо цінне, коли схема ще переглядається. Питання щодо відсутніх файлів, вимог до матеріалів або виробничих обмежень легше вирішити до початку виробництва плати.

Що слід перевірити перед схваленням першого зразка друкованої плати?

Зразок прототипу - це можливість перевірити, чи відповідає виготовлена ​​плата випущеному дизайну, і можна перейти до наступного етапу розробки. Оцінка має ґрунтуватися на задокументованих вимогах, а не лише на зовнішньому вигляді.

Почніть з механічних розмірів. Перевірте контур плати, монтажні отвори, слоти та розташування роз’ємів відповідно до затвердженого креслення. Якщо друкована плата повинна підійти до певного корпусу, фізична перевірка придатності може виявити перешкоди, які можуть бути неочевидними в програмному забезпеченні для проектування.

Далі перегляньте вимоги до матеріалу та товщини. Переконайтеся, що зразок відповідає узгодженій специфікації та що стан поверхні плати є прийнятним для запланованої збірки.

Схема схеми також повинна бути переглянута. Оптична перевірка може допомогти виявити видимі дефекти, тоді як електричні перевірки можуть перевірити відповідні вимоги до безперервності та ізоляції. Ці тести стосуються окремих аспектів якості друкованих плат; вони не замінюють функціональне тестування повного світлодіодного драйвера.

Для зібраного драйвера можуть знадобитися додаткові перевірки для перевірки розміщення компонентів, електричних з’єднань і роботи схеми. Точна оцінка залежить від вимог проекту та послуг зі складання, включених до замовлення.

Якщо зразок виявить проблему, запишіть необхідні зміни та оновіть відповідні проектні документи. Виробник повинен отримати схвалену редакцію перед виготовленням іншого зразка або переходом до масового виробництва.

Затвердження зразка є формальним пунктом прийняття рішення. Після того, як покупець прийме плату, затверджені файли та специфікації повинні зберігатися як посилання для подальших виробничих замовлень.

Як виробництво друкованих плат впливає на розробку світлодіодних драйверів?

Вимоги до виробництва слід враховувати під час проектування, а не після завершення схеми. Макет, який працює в інженерному прототипі, може все ще потребувати коригування, перш ніж його можна буде створювати послідовно.

Наприклад, відстань між компонентами може вплинути на доступ до пайки та перевірку. Контур дошки з незвичайними вирізами може потребувати додаткового перегляду. Для мідного візерунка, який наближається до мінімальних обмежень виробника чи інтервалів, може знадобитися підтвердження перед випуском.

Процес виробництва також залежить від конструкції дошки. Підготовка матеріалу, зображення схеми, травлення, нанесення паяльної маски та обробка поверхні повинні відповідати вимогам вибраного типу друкованої плати. Методи перевірки повинні відповідати конструкції плати та визначеним критеріям приймання.

Xinda PCB перераховує перевірку вхідних матеріалів, різання, зображення, травлення, друк паяльних масок, перевірку AOI, електричні випробування, остаточне забезпечення якості та пакування серед своїх операцій з виробництва алюмінієвих друкованих плат. Конкретний процес і застосовні перевірки для друкованої плати світлодіодного драйвера повинні бути підтверджені відповідно до його конструкції матеріалу та вимог до замовлення.

Для менеджера з продукції перевірка виробництва — це не просто останній етап якості. Він пов’язує специфікацію конструкції з практичними вимогами виробництва.

Зміна товщини плати, мідного малюнка або матеріалу може вплинути на механічну конструкцію, файли виготовлення та цінову пропозицію. Ці зміни слід переглядати в рамках процесу розробки продукту з чітким контролем перегляду, щоб гарантувати, що інженерні, закупівельні та виробничі команди працюють на основі однієї інформації.

Чи можна налаштувати світлодіодну драйверну плату для різних освітлювальних приладів?

так Плату світлодіодного драйвера можна розробити відповідно до електричних і механічних вимог конкретного освітлювального продукту. Ступінь налаштування залежить від конструкції схеми, виробничих можливостей та інформації, доступної виробнику.

Для компактної лампочки, комерційного освітлювального приладу та промислового освітлювального приладу може знадобитися різне розташування приводів. Вимоги до живлення, компонування компонентів, розміри корпусу, розташування роз’ємів і робочі середовища можуть суттєво відрізнятися.

Налаштування може включати контур плати, монтажні отвори, товщину, специфікацію міді, маршрутизацію ланцюга та інші вимоги до виготовлення. Якщо проект передбачає складання, може також знадобитися визначити розміщення компонентів і документацію на складання.

Однак налаштування слід починати з чітких вимог до продукту. Зміна форми чи товщини плати автоматично не робить схему придатною для інших робочих умов. Електричні характеристики, номінальні характеристики компонентів, ізоляція та застосовні вимоги щодо безпеки продукту все ще повинні розглядатися відповідальною групою проектувальників.

Для покупців найефективнішою відправною точкою є надання виробнику доступних файлів дизайну, необхідних специфікацій плати, запланованої кількості та невирішених технічних питань. Якщо дизайн не завершено, ці деталі допомагають визначити, які рішення необхідно прийняти перед виробництвом.

Xinda PCB приймає індивідуальні зразки та об’ємні замовлення для своїх пропозицій друкованих плат. Точний матеріал, виробничий асортимент і доступні послуги зі складання повинні бути підтверджені при обговоренні конкретного проекту світлодіодного драйвера.

Остаточні міркування щодо розробки друкованої плати драйвера світлодіодів

Плата світлодіодного драйвера — це більше, ніж монтажна платформа для електронних компонентів. Це фізична реалізація схеми, яка повинна працювати в межах визначених електричних, механічних і виробничих обмежень.

Успішний дизайн починається з вимог водія та світлодіодного навантаження. Компонування плати має підтримувати заплановану схему, а вибір матеріалу, товщина міді, кінцева товщина та механічні розміри мають відповідати специфікації продукту.

Не менш важливою є інформація про виробництво. Повні файли виготовлення, послідовні зміни конструкції та чітко визначені вимоги до перевірки дають виробнику друкованих плат надійну основу для виробництва. Тоді оцінка прототипу дає можливість перевірити дошку перед тим, як проект просувається вперед.

Компанії, що займаються виробництвом світлодіодного освітлення, розробляють новий продукт або переглядають існуючий дизайн, ці рішення слід приймати разом, а не окремо. Чітка специфікація покращує зв’язок між інженерними, закупівельними та виробничими командами та забезпечує міцнішу основу для повторного виробництва.

Xinda PCB пропонує варіанти друкованих плат, які включають плати світлодіодних драйверів FR-4 і MCPCB на алюмінієвій підкладці. Що стосується вимог конкретного проекту, покупці можуть переглянути спеціальну алюмінієву друковану плату світлодіодного драйвера для світлодіодних світлових модулів і підтвердити застосовні специфікації, перш ніж запитувати пропозицію.
