Виробництво круглих світлодіодних алюмінієвих друкованих плат на замовлення: матеріали, технічні характеристики та перевірка якості

Спеціальна кругла світлодіодна алюмінієва друкована плата може виглядати як проста кругла друкована плата з металевим сердечником, але її підготовка до виробництва вимагає не лише визначення її діаметра та товщини міді. Плата має точно відповідати проектним файлам, відповідати передбачуваній системі освітлення та відповідати електричним і механічним вимогам, встановленим перед початком виготовлення. Навіть невеликі відмінності в контурі, монтажних отворах або компонуванні компонентів можуть створити проблеми, коли друковану плату встановлено в готовому світильнику.

Для виробників світлодіодного освітлення виробничий процес також впливає на рішення про покупку. Прототип може бути прийнятним для тестування, але для повторних замовлень потрібні узгоджені розміри, характеристики матеріалів і якість поверхні. Якщо ці деталі чітко не задокументовані, виробничі партії можуть відрізнятися від затвердженого зразка або вимагати непотрібних коригувань під час складання.

Виробництво круглих світлодіодних алюмінієвих друкованих плат на замовлення включає кілька пов’язаних рішень, від перегляду файлів оригінального дизайну до перевірки готових плат перед відправкою. Знання, яку інформацію надавати, які специфікації підтверджувати та які записи про якість запитувати, допомагає покупцям ефективніше спілкуватися з виробником друкованих плат і зменшує затримки, яких можна уникнути.

Що відрізняє виробництво круглих світлодіодних друкованих плат на замовлення?

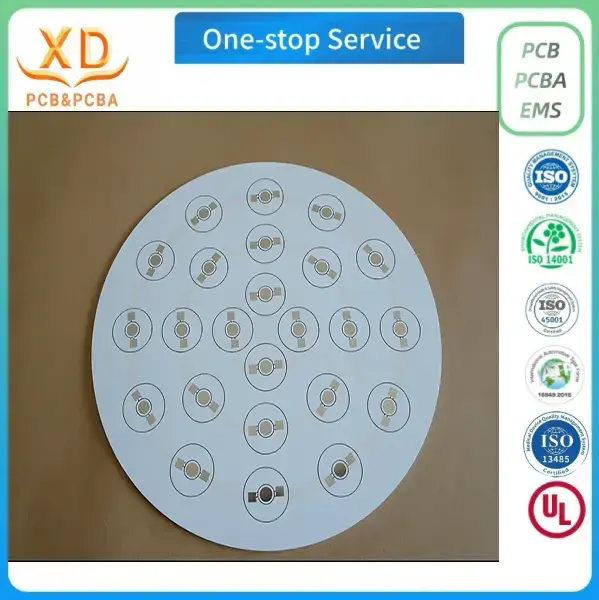

Круглі друковані плати мають механічний профіль, який відрізняється від звичайних прямокутних плат. Їх контури часто повторюють форму корпусу лампи, рефлектора, конструкції для розподілу тепла або монтажної пластини. Деякі конструкції мають простий круглий край, тоді як інші містять вирізи, отвори для гвинтів, виїмки або секції, видалені для розміщення внутрішніх компонентів.

Ці особливості необхідно враховувати разом із електричною схемою. Плата може відповідати номінальному діаметру на кресленні та все одно не підійти, якщо монтажні отвори неправильно розміщені або зазор від краю недостатній. Для освітлювальних приладів, виготовлених масово, невелика невідповідність розмірів може вплинути на збірку всієї партії.

Алюмінієві друковані плати вводять інший набір міркувань. На відміну від звичайної плати FR-4, друкована плата з алюмінієвим металевим сердечником зазвичай містить провідний шар схеми, електроізоляційний діелектричний шар і алюмінієву основу. Діелектрик відокремлює ланцюг від металевої основи, забезпечуючи тепловий шлях між ними. Конкретна конструкція та властивості матеріалу залежать від конструкції плати та обраної системи матеріалів.

Тому для круглих світлодіодних плат виробник повинен працювати як зі схемою, так і з механічним контуром. Виробничі файли мають визначати зображення міді, периметр дошки, отвори та інші відповідні характеристики. Специфікації матеріалів і вимоги до товщини також необхідно підтвердити перед виготовленням.

Мета полягає не просто у виготовленні круглої дошки. Це виготовлення друкованої плати, яка відповідає затвердженому дизайну та може бути включена в передбачуваний освітлювальний продукт без неочікуваних змін.

Вибір матеріалу та алюмінієва основа

Вибір матеріалу слід починати з вимог до готового освітлювального виробу. Перш ніж підтверджувати специфікацію матеріалу, покупцям необхідно враховувати передбачуване робоче середовище, розміри плати, спосіб монтажу, електричну конструкцію та вимоги до тепла.

Важливою частиною конструкції є алюмінієва основа. Він забезпечує механічну підтримку та служить частиною теплового шляху під шаром контуру. Його товщина та властивості можуть впливати на жорсткість, вагу та здатність дошки поміститися в наявний корпус.

Xinda PCB перераховує алюмінієвий сплав 5052 для своєї спеціальної круглої світлодіодної алюмінієвої друкованої плати. Представлений продукт вказує товщину готової плити 1,0–2,5 мм і товщину міді 1–2 унції. Це корисні довідкові специфікації для покупців, які розглядають цей продукт, але фактичні виробничі вимоги мають бути підтверджені схваленим проектом.

Загальний діапазон обробки алюмінієвих друкованих плат є ширшим, ніж представлена ​​специфікація продукту. Залежно від застосовної конструкції плити та вимог до виробництва, перерахований загальний асортимент включає готову плиту товщиною 0,4–3,0 мм і товщиною міді 1–6 унцій. Ці загальні можливості не слід тлумачити як такі, що кожна комбінація доступна для будь-якого дизайну круглої дошки.

Ці цифри є довідковими специфікаціями, а не заміною огляду виробництва. Покупці повинні підтвердити необхідну комплектацію, вагу міді, структуру ізоляції та механічні розміри перед розміщенням замовлення.

Також варто відрізняти товщину міді від товщини готової дошки. Вага міді описує мідний шар, тоді як кінцева товщина відноситься до готової конструкції плити. Ці два значення впливають на різні частини конструкції та мають бути окремо записані у виробничій документації.

Якщо освітлювальний продукт змінюється, зміни в матеріалах слід переглядати, а не вважати взаємозамінними. Інша алюмінієва основа або діелектрична конструкція може вплинути на механічні характеристики та термічну поведінку плати. Виробник повинен оцінити, чи підходить переглянута специфікація для існуючої компоновки та виробничих вимог.

Підготовка файлів дизайну до виготовлення

Чіткий набір проектних файлів дає виробнику друкованої плати надійну основу для виробництва. Неповна або суперечлива документація може призвести до питань щодо контуру плати, мідного малюнка, розташування отворів або готових розмірів. Вирішення цих питань після початку виробництва зазвичай є більш руйнівним, ніж уточнення деталей заздалегідь.

Для спеціальної круглої світлодіодної алюмінієвої друкованої плати пакет дизайну повинен містити інформацію, необхідну для відтворення передбачуваної плати. Точний набір файлів залежить від конструкції та вимог виробника, але зазвичай актуальними є такі елементи:

● Файли Gerber або еквівалентні виробничі дані: вони визначають малюнок міді та інші виробничі шари, необхідні для плати.

● Дані свердління: це визначає розташування та розміри отворів, які необхідно просвердлити.

● Механічне креслення: на ньому вказано зовнішній діаметр, вирізи, монтажні отвори, критичні розміри та застосовні допуски.

● Інформація про шар і матеріал: тут записується передбачувана конструкція плати, включаючи вимоги до міді та ізоляції.

● Примітки щодо виготовлення: у них уточнюється обробка поверхні, особливі вимоги, контрольні розміри та будь-які особливості, які можуть бути неочевидними лише з ілюстрації.

Файли мають описувати ту саму версію плати. Наприклад, якщо на механічному кресленні показано переглянуте положення отвору для кріплення, але дані про виготовлення все ще містять попереднє положення, виробник повинен визначити та усунути невідповідність, перш ніж продовжити.

Контроль ревізії має значення, коли задіяно кілька відділів. Команда інженерів може переглянути розташування світлодіодів, тоді як команда закупівель продовжує використовувати старіший креслення цінової пропозиції. Простий ідентифікатор версії та дата затвердження можуть допомогти обом сторонам підтвердити, яка версія дозволена для виробництва.

Покупці також повинні визначити, які розміри є критичними для складання. Зовнішній діаметр може щільно прилягати до корпусу лампи, тоді як інші розміри можуть мати більшу гнучкість. Виділення цих відмінностей допомагає виробнику зосередитися на вимогах, які мають найбільше значення для готового продукту.

Якщо на дошці є незвичайні вирізи, близько розташовані отвори або вузька частина краю, ці особливості мають бути чітко показані на кресленні. Якщо конструкція має жорсткі допуски, покупець повинен попросити виробника підтвердити здійсненність, а не припускати, що кожен розмір може бути виготовлений без коригування.

Перетворення дизайну на план виробництва

Коли файли стануть доступними, виробник повинен переглянути їх перед виробництвом. Цей огляд пов’язує задум дизайну з практичними вимогами виготовлення плати.

Перше завдання полягає в тому, щоб підтвердити, що матеріал, товщина плити, специфікація та контур міді сумісні з необхідною конструкцією. Потім виробник може перевірити, чи містить ілюстрація достатньо інформації для необхідних шарів і чи не суперечать один одному розміри чи примітки.

Планування виробництва також має враховувати замовлену кількість. Замовлення прототипів і замовлення на обсяги можуть використовувати той самий базовий дизайн, але вони мають різні пріоритети. Прототип часто призначений для перевірки механічної придатності або підтримки початкової електричної оцінки. Об’ємне замовлення приділяє більшу увагу повторюваності, послідовному контролю та веденню затверджених виробничих записів.

Для круглих дощок контур заслуговує на особливу увагу під час цього огляду. Сам по собі номінальний діаметр може не описати всіх механічних вимог. Монтажні отвори, виїмки та вирізи можуть визначити, як дошка буде розташована всередині кінцевого продукту. Ці характеристики слід перевірити на кресленні перед випуском проекту.

Виробник також повинен уточнити у покупця всі невирішені технічні питання. Якщо необхідний розмір відсутній, краще отримати письмове підтвердження, ніж робити припущення, які можуть вплинути на готову плату.

Цей етап дає можливість узгодити практичні деталі, такі як наявність матеріалу, обробка поверхні, кількість зразків, очікувана кількість продукції та вимоги до упаковки. Це також надає обом сторонам спільний запис специфікацій, які використовуватимуться для оцінки готового замовлення.

Як контролюється процес виготовлення друкованої плати

Виготовлення алюмінієвих друкованих плат включає кілька етапів, і кожен етап має інше призначення. Точний метод виробництва залежить від конструкції плати, але перевірка матеріалу, формування схеми, застосування паяльної маски та остаточна перевірка – все це впливає на кінцевий результат.

Перевірка вхідного матеріалу є ранньою контрольною точкою. Виробник перевіряє поставлений матеріал на відповідність вимогам замовлення перед його надходженням у виробництво. Якщо тип або товщина матеріалу не відповідає затвердженій специфікації, невідповідність слід усунути перед подальшою обробкою.

Потім матеріал готується до необхідного розміру. Під час візуалізації ланцюга запланований малюнок міді переноситься на робочий матеріал. Травлення видаляє небажану мідь, щоб створити особливості схеми, визначені ілюстрацією. Результат залежить від точності наданих проектних даних і контролю процесу виготовлення.

Друк паяльної маски виконується там, де цього вимагає дизайн плати. Паяльна маска забезпечує покриття визначених ділянок схеми, залишаючи доступними необхідні відкриті ділянки. Його розміщення та зовнішній вигляд слід перевіряти на відповідність затвердженим художнім оформленням і виробничим вимогам.

Обробка поверхні – ще одна важлива частина процесу. Вибране покриття має бути підтверджено перед виробництвом, оскільки воно впливає на відкриті мідні поверхні та їх придатність для передбачуваного складання та умов зберігання.

Перевірка відбувається у відповідних точках виробництва, а не покладається лише на візуальну перевірку в кінці. Автоматизована оптична перевірка, де це можливо, може допомогти виявити видимі дефекти схеми. Електричні випробування перевіряють відповідні вимоги до електричної безперервності та ізоляції, які підтримуються методом випробування. Остаточний контроль якості перевіряє готові плити перед пакуванням.

Кожна контрольна точка стосується іншого типу проблеми. Візуально прийнятна плата не є автоматично електрично правильною, а електрично функціональна плата все ще може мати механічний дефект, який перешкоджає встановленню. Тому план перевірки повинен відображати вимоги, встановлені для конкретного замовлення.

Для покупців важливим питанням є не просто наявність у постачальника процесу виробництва. Йдеться про те, чи відповідають процес і заходи перевірки замовленій дошці.

Оздоблення поверхні та оголена мідь

Перед початком виготовлення необхідно визначити обробку поверхні. Правильний вибір залежить від конструкції, відкритих мідних ділянок і вимог до готового освітлювального продукту.

Xinda PCB перераховує кілька варіантів обробки поверхні для своєї загальної обробки алюмінієвих друкованих плат: OSP, вирівнювання припою гарячим повітрям (HASL), іммерсійне золото, безсвинцеве іммерсійне олово та іммерсійне срібло. Наявність конкретної спеціальної круглої дошки має бути підтверджено під час пропозиції та технічної перевірки.

Ці покриття не слід розглядати як взаємозамінні варіанти без урахування застосування. Їх характеристики, вимоги до обробки та придатність для конкретних умов складання відрізняються. Вибір має відповідати призначенню плати та вимогам відповідного виробничого процесу.

OSP — це органічний поверхневий консервант, який наноситься на оголену мідь. Для загальних специфікацій обробки Xinda PCB вказана товщина OSP становить 0,20–0,40 мкм. Це довідкова специфікація для цієї обробки, і її слід підтвердити для фактичного замовлення, де це можливо.

Порівнюючи ціни, покупці повинні переконатися, що зазначена обробка поверхні відповідає затвердженим вимогам. Якщо один постачальник пропонує інше покриття, ціни можуть не відображати еквівалентні продукти.

Той самий принцип застосовується, коли існуючий дизайн передається новому виробнику. Оздоблення, використане для оригінальної плати, має бути задокументовано, а не виведено з фотографій або припущено з попереднього замовлення на купівлю. Зміну слід переглянути та затвердити, перш ніж вона стане частиною виробничої специфікації.

Важливі перевірки якості круглих алюмінієвих друкованих плат

Перевірка якості повинна бути пов’язана з кресленням і призначенням готової дошки. Загальна заява про те, що продукт перевірено, надає обмежену інформацію, якщо покупець не розуміє, що було перевірено.

Для круглих світлодіодних алюмінієвих друкованих плат кілька областей заслуговують на увагу.

Механічні розміри

Зовнішній діаметр, положення монтажних отворів і вказані вирізи слід перевірити на відповідність затвердженому кресленню. Ці розміри впливають на те, чи можна встановити плату в призначений для неї корпус. Якщо встановлені допуски, інспекція повинна використовуватися за затвердженими межами, а не за неофіційним візуальним судженням.

Схема схеми

Ілюстрація з міді має відповідати оприлюдненим даним виготовлення. Оптична перевірка може допомогти виявити видимі дефекти, такі як небажані залишки міді, відсутні ділянки візерунка або інші нерівності. Критерії перевірки повинні відповідати вимогам до конструкції та виробництва плати.

Електричний стан

Електричні випробування можуть виявити певні розриви ланцюгів і випадкові з’єднання, залежно від налаштування випробування та покриття. Покупці повинні підтвердити вимоги до випробувань для замовлення, якщо конкретна електрична перевірка важлива для їх застосування. Перевірка безперервності або ізоляції не замінює функціональну оцінку повного світлодіодного освітлювального продукту.

Стан поверхні

Плату слід перевірити на наявність видимих ​​ушкоджень, забруднення та дефектів, які можуть вплинути на монтаж або зазначену поверхню. Критерії перевірки повинні розрізняти косметичні умови та дефекти, які впливають на функцію чи придатність.

Матеріал і товщина

Матеріал, що поставляється, і товщина готової плити повинні відповідати затвердженій специфікації. Ці перевірки особливо важливі, коли конструкція покладається на конкретну посадку в корпусі лампи або вимагає певної конструкції плати.

Стан упаковки

Готові плити повинні бути упаковані таким чином, щоб захистити їх під час обробки та транспортування. Вимоги до упаковки можуть відрізнятися залежно від розміру дошки, кількості замовлення та процедур отримання покупцем.

Жодна перевірка не покриває всі потенційні проблеми. Механічна перевірка, оптична перевірка, електричні випробування та перевірка матеріалів відповідають різним вимогам. Таким чином, покупці повинні встановити критерії прийнятності, які відображають проект, а не покладатися на єдину заяву про відповідність або невдачу.

Для повторюваних замовлень ведення запису про затверджені специфікації та вимоги до перевірки також полегшує порівняння пізніших партій із оригінальним замовленням.

Зразки прототипів і затвердження перед серійним виробництвом

Прототип корисний, тому що він дозволяє покупцеві оцінити фізичну плату, перш ніж взяти на себе більшу кількість. Однак цінність зразка залежить від того, як він розглядається.

Першим кроком є ​​порівняння отриманої плати із затвердженим механічним кресленням. Зовнішній діаметр, монтажні отвори, вирізи та загальна товщина повинні бути перевірені на відповідність розмірам, які мають значення для збірки. Якщо плата призначена для розміщення в корпусі лампи, фізична перевірка придатності може виявити проблеми, які можуть бути неочевидними лише з електронних файлів.

Слід також переглянути малюнок схеми та обробку поверхні. Якщо електричні випробування є частиною оцінки зразка, результати випробувань слід розглядати разом із вимогами до конструкції. Якщо плата буде використовуватися в повному освітлювальному продукті, відповідна оцінка на рівні системи залишається відповідальністю процесу розробки продукту.

Будь-які відмінності повинні бути задокументовані до затвердження зразка. Якщо платі потрібно переглянути структуру або змінити дані виготовлення, оновлені файли повинні отримати новий ідентифікатор версії. Інакше у виробника можуть виникнути труднощі з відрізненням затвердженої версії від попереднього зразка.

Після прийняття зразка покупець повинен зберегти затверджений креслення, специфікацію та відповідні записи перевірок. Ці документи є довідковими для великих замовлень і допомагають запобігти запуску незатверджених змін у виробництво.

Затвердження зразка не слід розглядати як формальність. Це момент, коли покупець підтверджує, що виготовлена ​​плита достатньо точно відповідає узгодженим вимогам, щоб перейти до наступного етапу проекту.

Управління повторними замовленнями та стабільністю виробництва

Вимоги до повторного замовлення мають ґрунтуватися на затвердженій специфікації продукту, а не на загальному описі, наприклад «так само, як минулого разу». Це особливо важливо, коли постачальник працює з декількома круглими конструкціями друкованих плат із однаковими діаметрами або товщиною плати.

У повному записі замовлення має бути зазначено продукт, редакція креслення, матеріал, товщина міді, товщина готової плити, обробка поверхні, кількість і будь-які спеціальні вимоги до перевірки або упаковки. Якщо специфікація змінюється, про зміну слід повідомити та затвердити до наступного виробництва.

Покупці також повинні уточнити, чи нове замовлення використовує ті самі затверджені файли та вимоги до матеріалів, що й попередня партія. Перегляд дизайну, заміна матеріалу або зміна обробки поверхні можуть вплинути на те, як дошка порівнюється з затвердженим зразком.

Для великих замовлень планування доставки та підтвердження кількості також важливі. Команда закупівель повинна визначити необхідну кількість і графік доставки з постачальником перед виробництвом. Якщо замовлення розділено на кілька відправлень, обидві сторони повинні погодити відповідну документацію та вимоги до приймання.

Упаковка та ідентифікація допомагають підтримувати контроль за замовленням після того, як плати залишають фабрику. Чіткі етикетки можуть полегшити команді, що приймає, розрізняти різні дизайни, версії або партії. Конкретний формат маркування слід узгодити, якщо покупець має внутрішні вимоги щодо відстеження.

Повторюваність не залежить від одного етапу виробництва. Це відбувається завдяки дотриманню чітких специфікацій, використанню правильного перегляду проекту, застосуванню відповідних засобів контролю процесу та перевірці готового продукту на узгоджені критерії приймання.

Вибір виробника круглої світлодіодної алюмінієвої друкованої плати

Ціна має значення, але найнижча ціна не обов’язково є найкращим вибором для дошки на замовлення. Значне порівняння має враховувати, чи може постачальник відповідати зазначеним матеріалам, розмірам, вимогам до схеми, обробці поверхні та очікуванням щодо якості.

Покупці можуть почати з запиту у виробника підтвердити необхідну конструкцію плати та асортимент виробництва. Якщо проект вимагає певної товщини або ваги міді, у пропозиції має бути чітко зазначено цю специфікацію. Загальні заяви про можливості не повинні замінювати підтвердження фактичних вимог до продукту.

Процес перевірки дизайну виробником є ​​ще одним корисним пунктом для порівняння. Постачальник повинен мати можливість ідентифікувати відсутню інформацію або суперечливі розміри до початку виробництва. Чітка комунікація на цьому етапі може запобігти переглядам, яких можна уникнути, і зробити пропозицію точнішою.

Варто також обговорити порядок перевірки. Покупці повинні розуміти, чи включає замовлення перевірку розмірів, оптичну перевірку та електричні випробування, якщо це можливо. Якщо потрібні конкретні вимірювання або протоколи перевірки, їх слід узгодити до оформлення замовлення на купівлю.

Зразок процесу може надати додаткові докази того, як постачальник виконує роботу на замовлення. Добре кероване замовлення зразка має відповідати визначеній специфікації та забезпечувати чітку основу для затвердження. Для повторюваного виробництва постачальник також повинен мати можливість працювати із затвердженими файлами та повідомляти, коли запрошена зміна впливає на існуючі вимоги.

Нарешті, порівняйте цитати на еквівалентній основі. Матеріал плити, кінцева товщина, вага міді, обробка поверхні, кількість, вимоги до тестування та упаковка можуть впливати на вказану ціну. Якщо ці деталі різняться між постачальниками, пряме порівняння цін може ввести в оману.

Виробник, який забезпечує чітку технічну комунікацію та задокументовану специфікацію виробництва, дає покупцям більш надійну основу для оцінки замовлення.

Спеціальні круглі світлодіодні алюмінієві друковані плати від Xinda PCB

Xinda PCB забезпечує виробництво алюмінієвих друкованих плат для освітлення, включно з індивідуальними круглими світлодіодними алюмінієвими друкованими платами, які використовуються в світильниках і панелях. У представленому продукті круглої форми використовується алюмінієвий сплав 5052 із зазначеною товщиною готової дошки 1,0–2,5 мм і товщиною міді 1–2 унції.

Більш широкий діапазон обробки алюмінієвих друкованих плат включає товщину готової плати 0,4–3,0 мм, товщину міді 1–6 унцій, а також вказану мінімальну ширину сліду та відстань між рядками 0,15 мм. Фактичні вимоги до кожної конструкції мають бути переглянуті та підтверджені перед виробництвом.

Виробничий процес включає перевірку вхідного матеріалу, різання, зображення схеми, травлення, друк паяльної маски, перевірку AOI, електричні випробування, остаточне забезпечення якості та пакування. Приймаються нестандартні зразки та великі обсяги замовлень, що дозволяє покупцям обговорити свої вимоги перед тим, як перейти до більших обсягів виробництва.

Запитуючи пропозицію, корисно надати файли виготовлення плати, механічне креслення, необхідний матеріал, кінцеву товщину, товщину міді, обробку поверхні та кількість замовлення. Необхідно також включити будь-які критичні допуски на розміри або спеціальні вимоги до перевірки.

Щоб отримати докладніші відомості про продукт і запити про ціни, відвідайте Xinda PCB або зв’яжіться з командою за адресою bluesky@xdpcba.com або Sales10@xdpcba.com.

Остаточні міркування перед розміщенням замовлення

Успішне виробництво круглих світлодіодних алюмінієвих друкованих плат на замовлення починається з чіткої специфікації. Матеріал, малюнок схеми, контур плати, особливості монтажу та оздоблення поверхні повинні описувати той самий затверджений дизайн. Вимоги до виробництва та перевірки повинні відповідати передбачуваному застосуванню.

Перед замовленням покупці повинні переконатися, що файли виготовлення повні, критичні розміри визначені, а вказані специфікації відповідають запитуваному продукту. Прототип має бути перевірений на відповідність цим вимогам, а будь-які зміни мають бути задокументовані до початку масового виробництва.

Для повторних замовлень збереження затверджених проектних файлів і критеріїв приймання допомагає підтримувати узгодженість між партіями. Ці кроки створюють практичну основу для роботи з виробником друкованих плат і виконання нестандартних проектів світлодіодного освітлення за графіком.
